Трансформатор струму ТФЗМ-35

Трансформатор ТФЗМ-35 А (ТФЗМ-40,5 I) – це однофазний масляний однокаскадний вимірювальний трансформатор струму з зовнішньої фарфоровою ізоляцією. Призначений для зменшення високих первинних значень струму до значень придатних для вимірювань, виробляє сигнал вимірювальної інформації для електровимірювальних приладів, а також ланцюгів релейного захисту і автоматики. Одночасно служить ізоляцією вторинних ланцюгів від високого первинного напруги, що в свою чергу дозволяє зробити роботу в електроустановках більш безпечною. Трансформатор ТФЗМ-35 А (ТФЗМ-40,5 I) (аналог трансформатора ТФН-35М) призначений для установки в електричні мережі змінного струму промислової частоти 50 або 60 Гц.

Структура умовного позначення ТФЗМ-Х₁ Х₂-Х₃/Х -₄-Х₅/Х₆ Х₇:

Т - трансформатор струму; Ф - фарфоровий корпус; З - вторинна обмотка ланкового типу; М - маслонаполненный; Х₁ - номінальна напруга кВ; Х₂ - категорія зовнішній ізоляції (А, Б, В); Х₃ - номер конструктивного варіанту виконання; Х₄ - номінальний клас точності; Х₅ - номінальний первинний струм, А; Х₆ - номінальний вторинний струм, А; Х₇ - климатичекое виконання (У, УХЛ, Т) і категорії розміщення (1).

Трансформатор ТФЗМ-35 А (ТФЗМ-40,5 I) має кліматичне виконання "У", "УХЛ" або "Т" категорії розміщення 1 і його необхідно експлуатувати при наступних умовах:
- Установку необхідно проводити на висоті, що не перевищує 1000м над рівнем моря;
- Температура повітря всередині КРУ-від -50°C до +40°C для виконання "У", від -60°C до +50°C для виконання "УХЛ", від -10°C до +45°C для виконання "Т";

- Відносна вологість повітря - 80% при температурі +20°C;

- Швидкість вітру не більше 60 м/с;
- Неагресивна і не вибухонебезпечна навколишнє середовище.

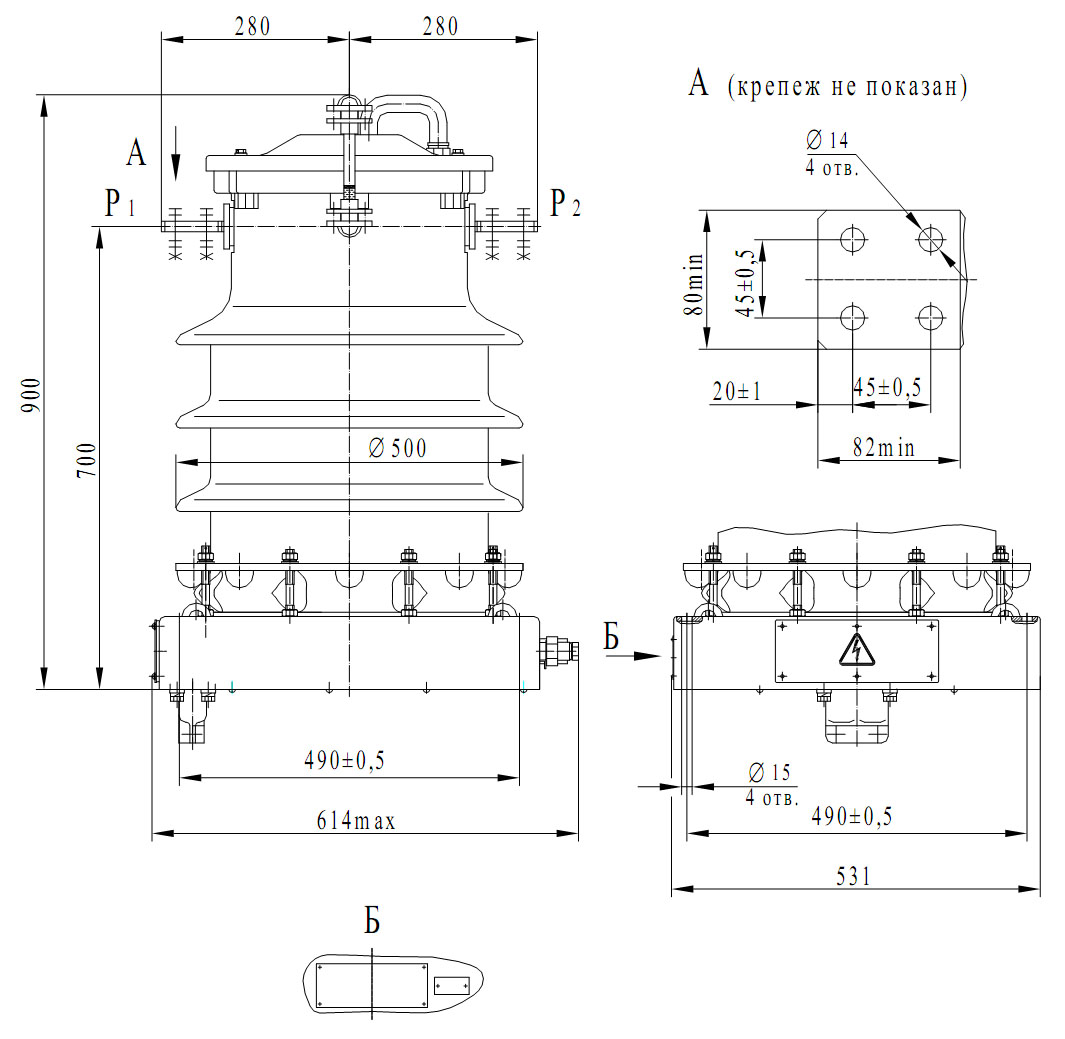

Креслення, габаритні і настановні розміри трансформатора ТФЗМ-35 А (ТФЗМ-40,5 I)

Трансформатор ТФЗМ-35 А (ТФЗМ-40,5 I) має наступну конструкцію. Кільцевий магнітопровід 18 виготовляють з стрічкової електротехнічної сталі високої якості. На магнітопровід намотуються вторинні обмотки 13, ізольовані з сердечником кабельної папером 19, просоченої маслом. Папір покриває як вторинні, так і первинну обмотку 12. Обмотки збираються в єдиний комплект, який закріплюється в металевій підставці 14. З допомогою підставки вторинні обмотки закріплюються в цоколі 16. Зовнішню ізоляцію трансформатора типу ТФЗМ забезпечує порцеляновий покришка 4. Покришка скріплюється з цоколем кріпленням 1, 2, 3 і маслостойким гумовим ущільненням 15. Весь внутрішній об'єм трансформатора заповнюється маслом, виконують функцію ізоляції між обмотками. У верхній частині фарфорового корпусу знаходиться маслорасширитель. Він закритий кришкою 7 яка кріпиться до корпусу болтами 6 через гумову прокладку 9. На кришці розташований воздухоосушитель 8. Він запобігає вільний доступ повітря в трансформатор і служить вологопоглинаючим фільтром. Для спостереження за рівнем масла, на кришці трансформатора встановлюють маслоуказатель. Первинна обмотка 12 виготовляється з великої кількості гнучкого ізольованого проводу, який збирається в паралель, і додатково ізольована кабельної папером 19. Висновки первинної обмотки кріпляться до затискачів-натяжителям 11 і 5, які дозволяють з'єднувати секції послідовно або паралельно, що дозволяє змінювати номінальний первинний струм. У трансформаторов имеющих два или три коэффициента трансформации существует возможность переключения на первичной обмотке способом соединения шин наружными или внутренними перемычками, и на вторичной стороне путем присоединения необходимых отпаек вторичной обмотки. Линейные выводы первичной обмотки проходят через уплотнение 10 в фарфоровой покрышке и обозначаются Л1 и Л2. Выводы вторичных обмоток располагаются на одной из боковых стенок цоколя и закрыты крышкой 17, имеют обозначение 1И1–1И2, 2И1–2И2, 3И1–3И2. В нижней части коробки выводов вторичных обмоток имеется отверстие для установки кабельной муфты, которая служит для разделки в ней концов подводимого кабеля. На боковой стенке цоколя расположен болт заземления 20 и масловыпускной патрубок для слива и снятия проб масла.

Конструкция трансформатора ТФЗМ-35 (ТФЗМ-40,5).

Основные технические характеристики трансформатора ТФЗМ-35 А (ТФЗМ-40,5 I):

Трансформаторы ТФЗМ-35 А (ТФЗМ-40,5 I) обладают следующими преимуществами:

- трансформаторы обладают широким спектром технических характеристик (широкий диапазон первичных токов, классов точности, вторичных нагрузок). Возможность изготовления трансформатора с любым сочетанием класса точности и вторичной нагрузки;

- высокое качество, надежность, долговечность, и точность измерений;

- удобный способ монтажа.
