Трансформатор струму ТШЛ-10
від 4 800 ₴
- Готово до відправки
Трансформатор ТШЛ-10 – шинний литий вимірювальний трансформатор струму. Призначений для зменшення високих первинних значень струму до значень придатних для вимірювань. Основне призначення – передача сигналу електровимірювальної інформації приладам і пристроям вимірювання, реле захисту і автоматики в мережах змінного струму промислової частоти 50 або 60Гц, на номінальну напругу до 10кВ. Трансформатор ТШЛ-10 встановлюється в комплектні розподільні пристрої і струмопроводи.
Трансформатор ТШЛ-10 має кліматичне виконання У, категорії розміщення 3 і його необхідно експлуатувати при наступних умовах:(k)-10(-1).jpg)
- Установку необхідно проводити на висоті не перевищує 1000м над рівнем моря;
- Верхнє значення температури повітря всередині КРУ - +70°C;
- Нижнє значення температури повітря всередині КРУ, відносна вологість, тиск – згідно з ГОСТ 15543.1;
- Неагресивна і не вибухонебезпечна навколишнє середовище;
- Робоче положення в просторі – будь-яке.

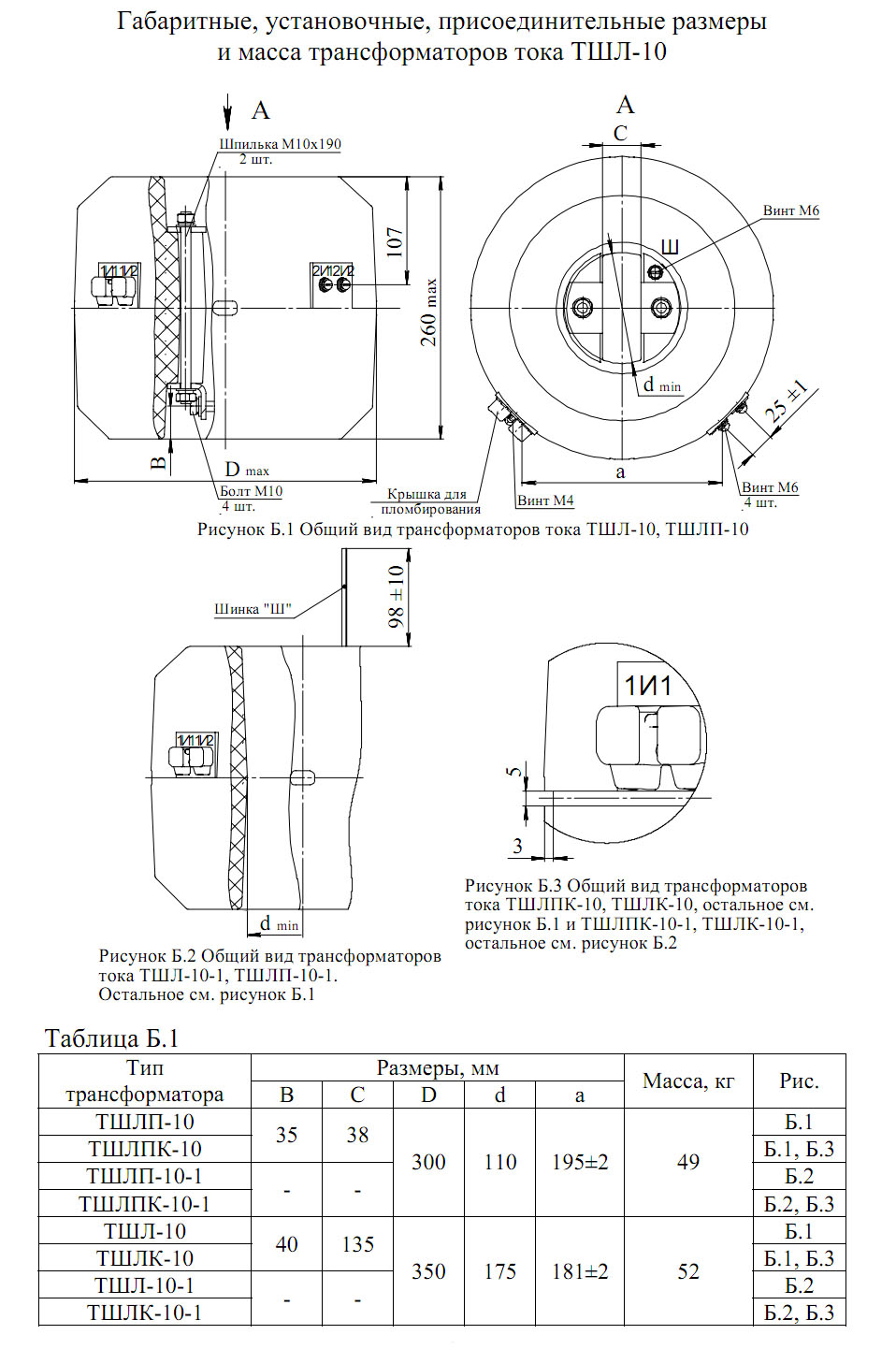

Креслення, габаритні і настановні розміри трансформатора ТШЛ-10
Увага! При експлуатації трансформатора, вторинні обмотки повинні бути замкнені!
Трансформатор ТШЛ-10 володіє наступними технічними характеристиками:
| Найменування параметра | Величина | |||
| Значення номінальної напруги, кВ | 10 | |||
| Значення найбільшої робочої напруги, кВ | 12 | |||
| Значення номінального первинного струму, А | 2000; 3000; 4000; 5000 | |||
| Значення номінального вторинного струму, А | 5 | |||
|
Значення номінальної частоти змінного струму, Гц |
50 або 60 | |||
|
Значення класу точності: обмотки для вимірювань обмотки для захисту |
0,2 S; 0,2; 0,5 S; 0,5 5P; 10P; |
|||
|
Значення номінальної вторинної навантаження: обмотки для вимірювань при cosφ=0,8, ВА обмотки для измерений при cosφ=1, ВА обмотки для защиты cosφ=0,8, ВА |
3; 5; 10; 15; 20 1; 2; 2,5 3-30 |
|||
|
Значение номинальной предельной кратности вторичной обмотки для защиты, |
25 |
|||
|
Значение трехсекундного тока термической стойкости, кА |
35 |
|||
|
Значение номинального коэффициента безопасности приборов вторичной обмотки для измерений, не более: при работе в классе точности 0,5 и номинальном первичном токе 2000, 5000А при работе в классе точности 0,5 и номинальном первичном токе 3000А при работе в классе точности 0,5 и номинальном первичном токе 4000А при работе в классе точности 0,2 или 0,5S и номинальном первичном токе 2000А при работе в классе точности 0,2 или 0,5S и номинальном первичном токе 3000А при работе в классе точности 0,2 или 0,5S и номинальном первичном токе 4000А при работе в классе точности 0,2 или 0,5S и номинальном первичном токе 5000А при работе в классе точности 0,2S и номинальном первичном токе 2000, 4000, 5000А при работе в классе точности 0,2S и номинальном первичном токе 3000А |
27 30 31 11 30 3127 11 12 |
|||
Значение электродинамической стойкости и способности к перегрузке по току определяются шинопроводом!
Конструкция. Трансформатор ТШЛ-10 имеет вид шинной конструкции. Конструкция трансформатора содержит магнитопровод и вторичные обмотки. Собственная первичная обмотка у трансформаторов типа ТШЛ-10 отсутствует, ее роль выполняет шина, пропущенная через окно трансформатора. Каждая из вторичных обмоток расположена на своем магнитопроводе. Электрическую прочность изоляции и защиту обмоток от механических воздействий обеспечивает литой блок, созданный благодаря заливке обмоток изоляционным компаундом. Выводы первичных обмоток находятся снаружи. Для крепления трансформатора к шине в окне трансформатора имеются два выступа. Через выступы проходят шпильки, которые при помощи скоб крепят трансформатор к шине. Маркировка выводов обмоток трансформатора – рельефная и выполняется путем заливки трансформаторов эпоксидным компаундом в форму.
| Основні | |
|---|---|
| Країна виробник | Україна |
| Вторинний струм | 5 А |
| Ізоляція | Заливне компаунд |
| Напруга | 10 кВ |
| Функціональне призначення | Вимірювальний |
| Частота струму | 50 Гц |
| Додаткові характеристики | |
| Гарантійний термін | 12 міс |
| Максимальна робоча температура | 40 град. |
| Мінімальна робоча температура | -45 град. |
| Рід установки | Закрите приміщення |
- Ціна: від 4 800 ₴
